ATTENZIONE: Il Prodotto comprende la sola documentazione digitale ! Non è compreso alcun materiale fisico !

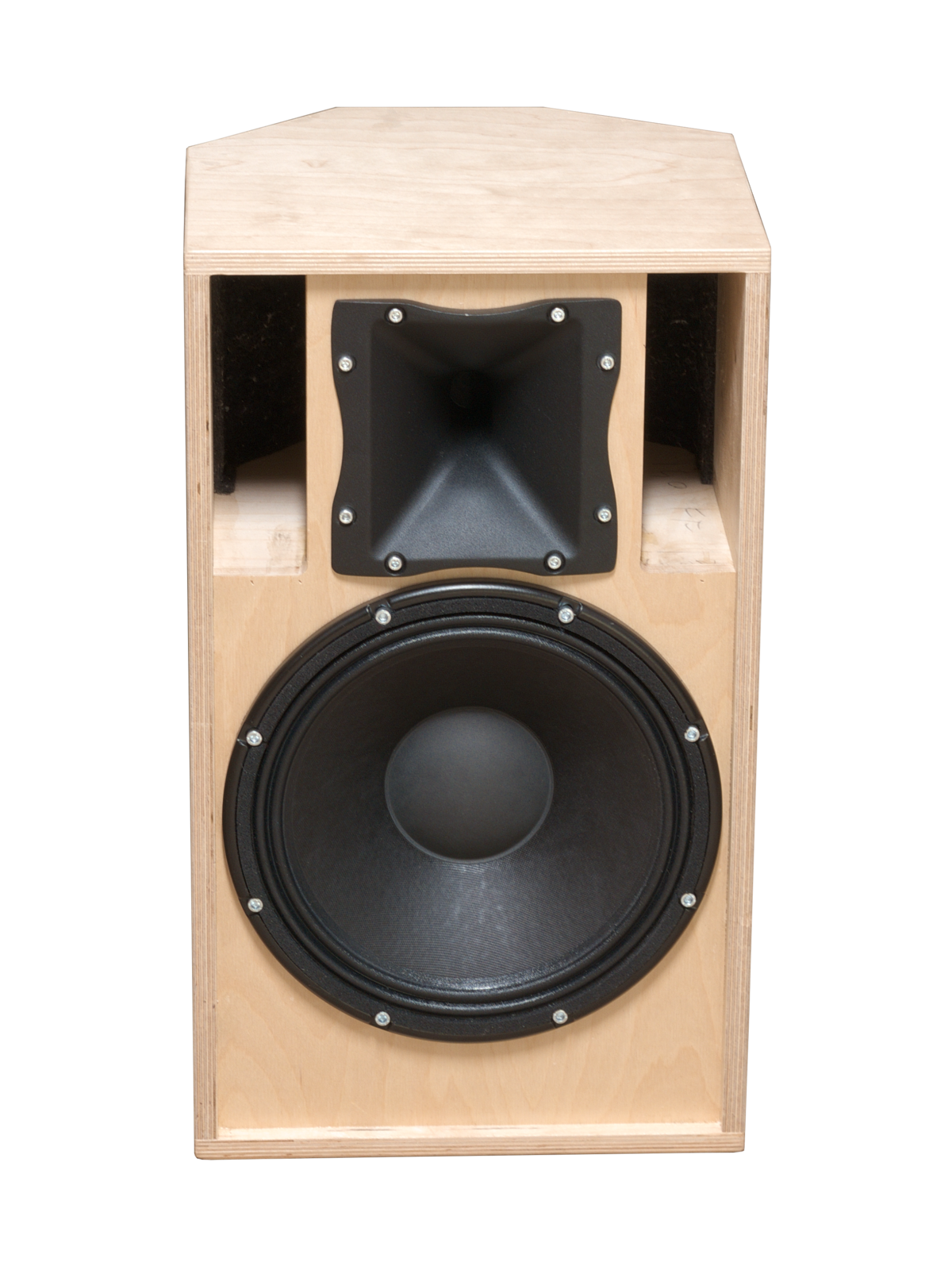

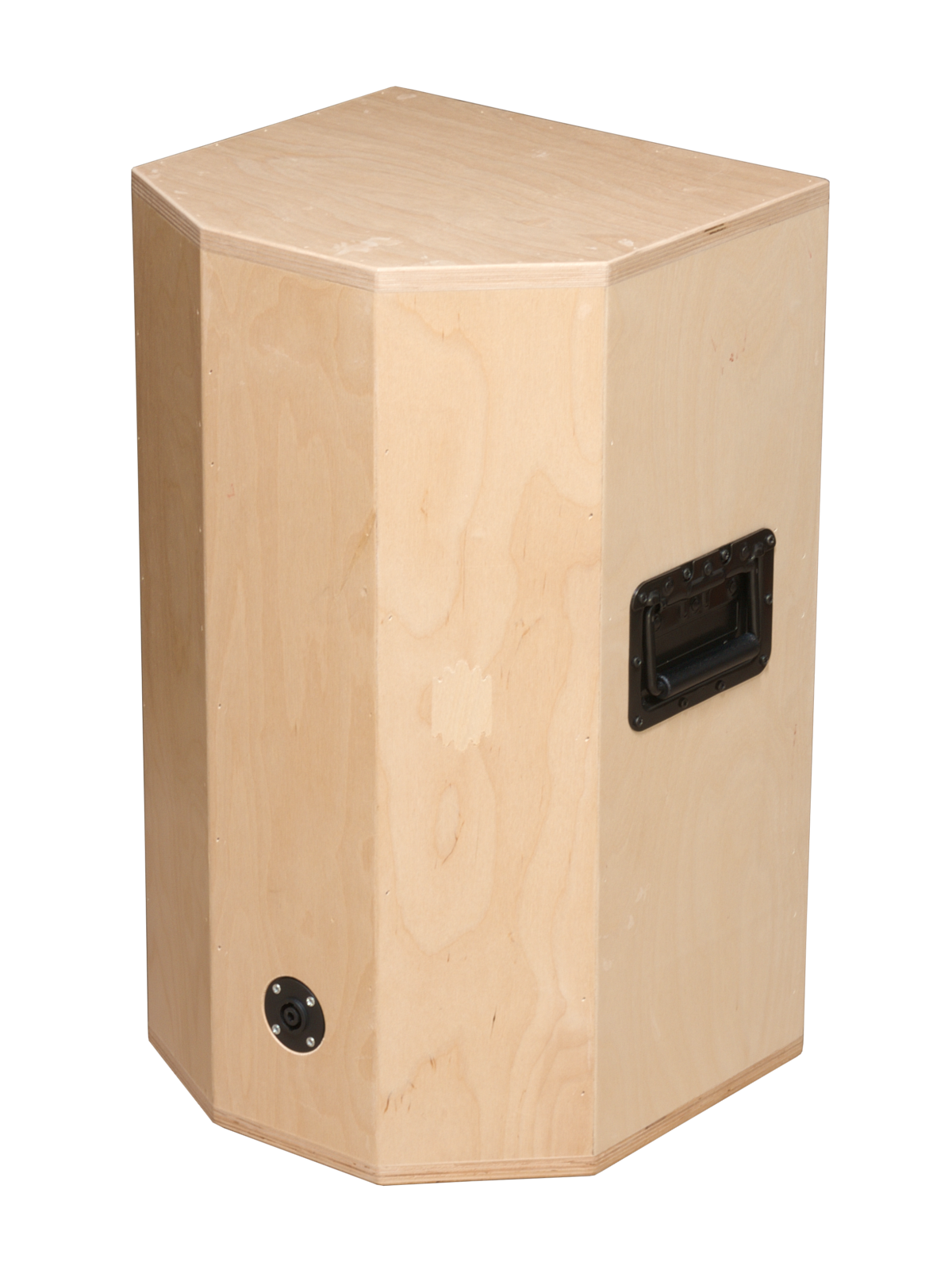

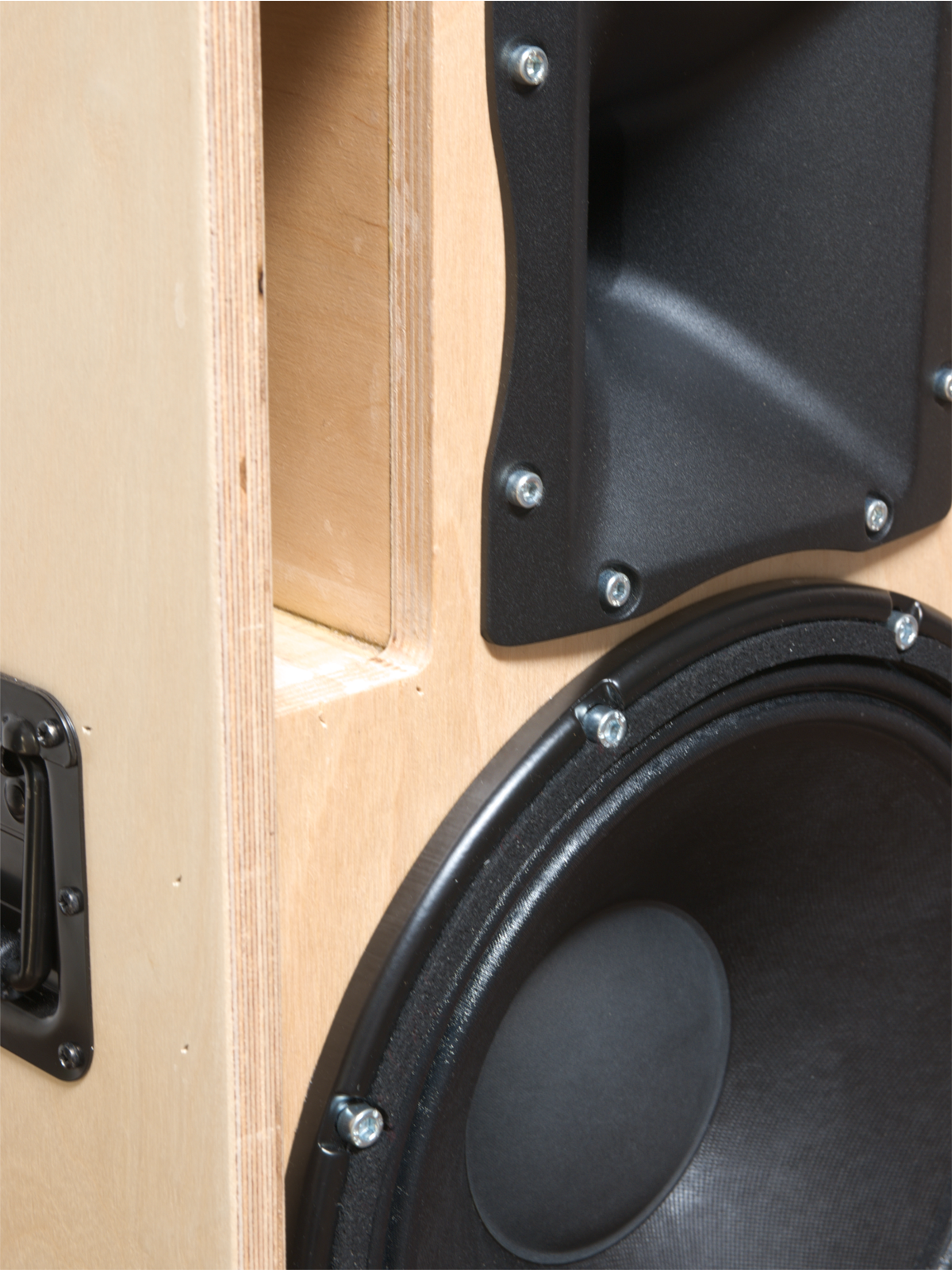

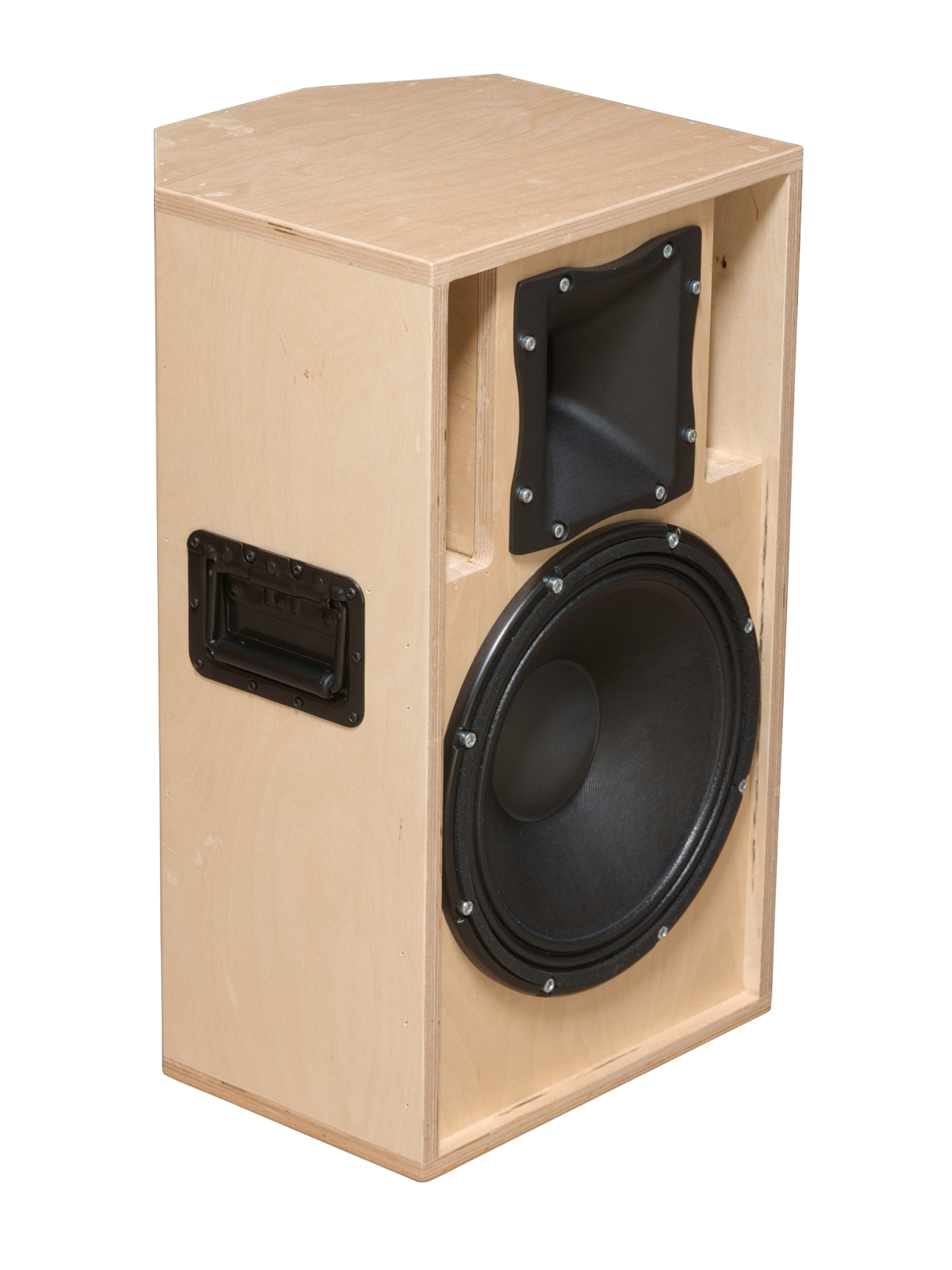

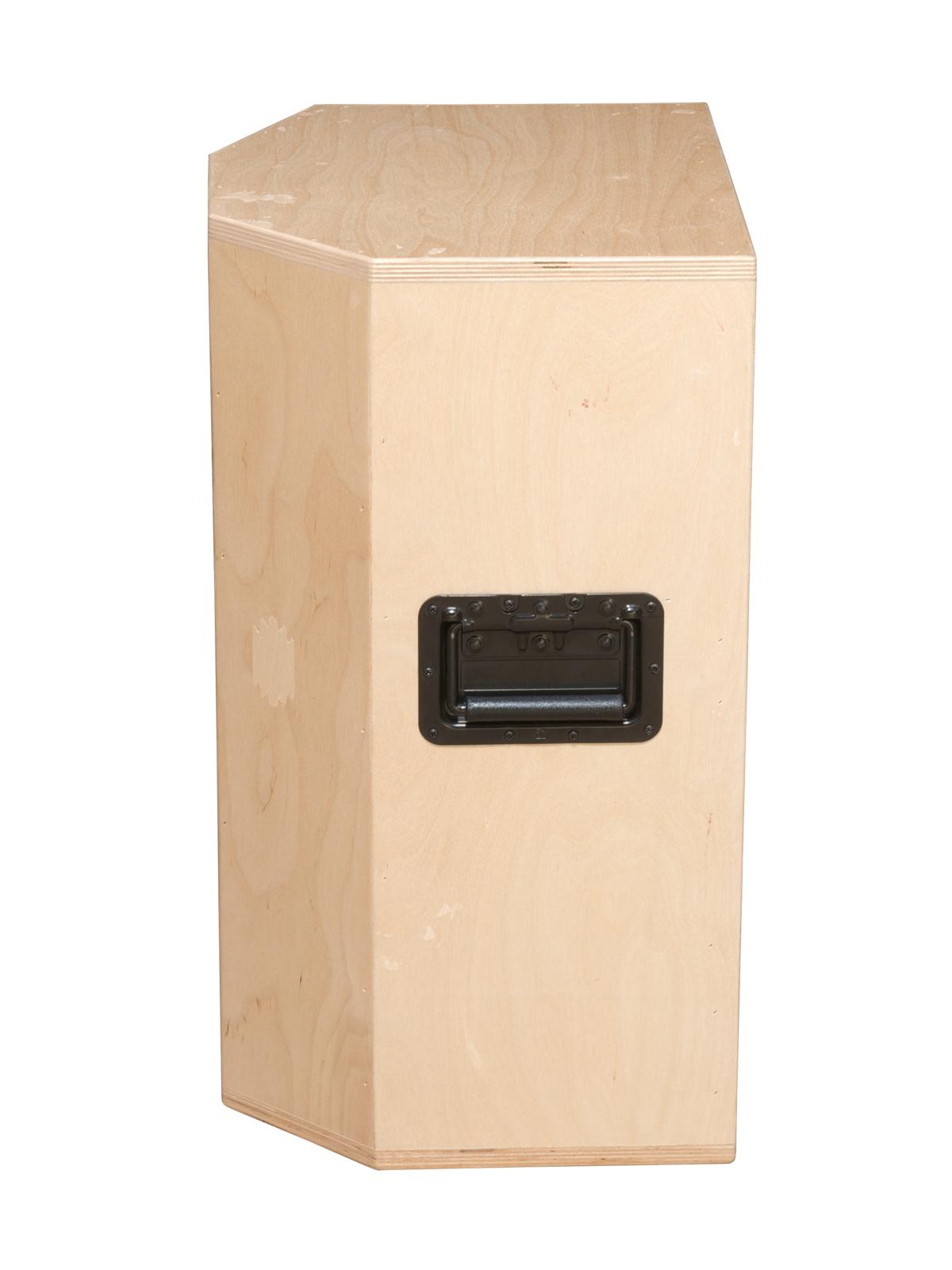

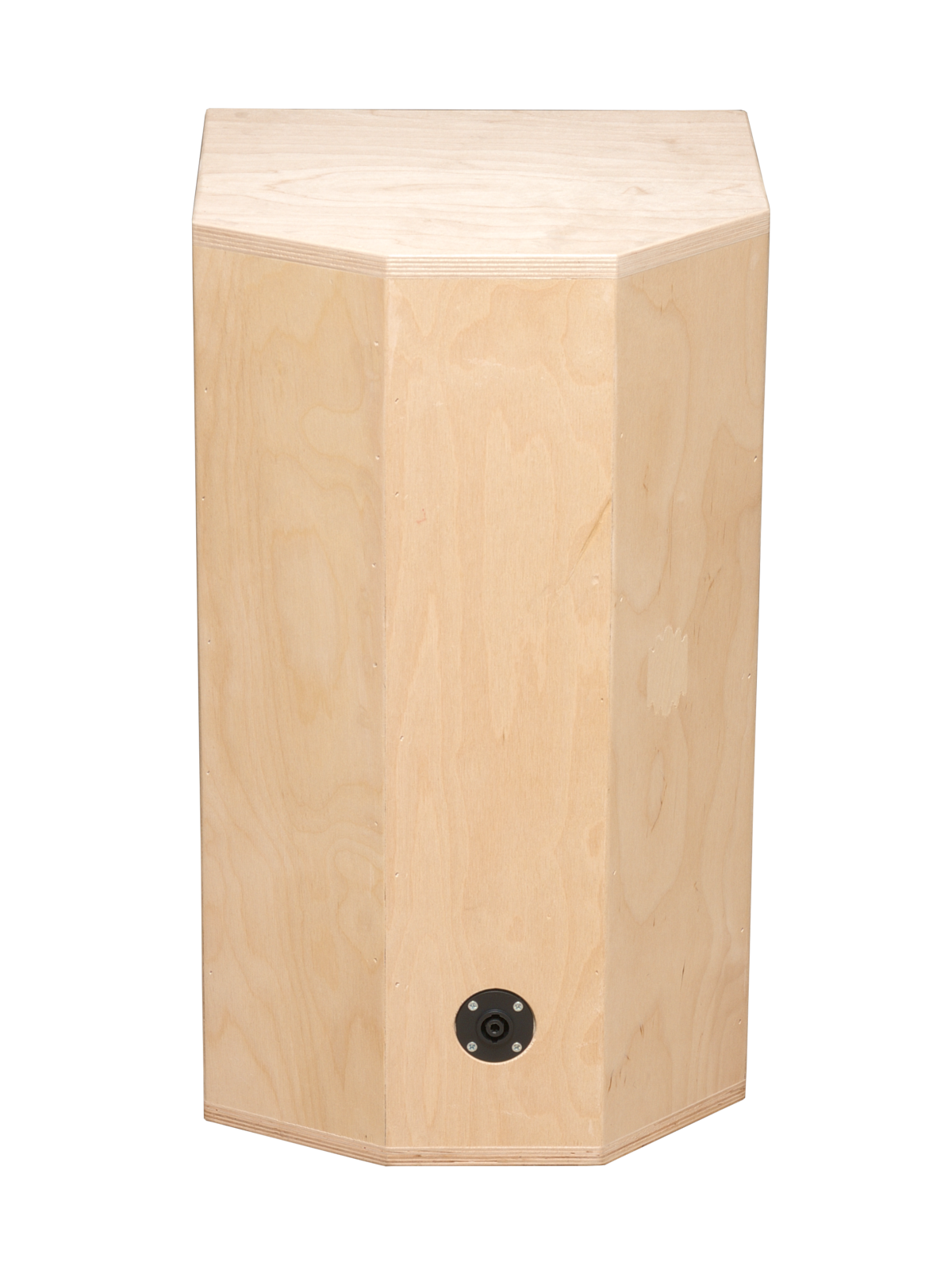

Questo diffusore nasce con l’obiettivo di offrire un progetto accessibile ma senza compromessi, utilizzando componenti RCF affidabili e ad alta efficienza. Nonostante l’investimento contenuto, la singola testa raggiunge fino a 130 dB di pressione sonora mantenendo una distorsione controllata. A completare il quadro c’è una sensibilità di 98 dB, sinonimo di grande dinamica ed efficienza acustica.
Le Principali applicazioni sono:
Stage Monitor, con configurazione della tromba 90 × 70 ruotabile, garantendo sempre la copertura ottimale del musicista, nessun DSP richiesto, basse frequenze naturalmente attenuate, inclinazione della cassa a 45 gradi o 60 gradi
PA Main, eventi in interna o esterna, conferenze, installazione in locali ed eventi musicali di medio calibro, la prossimità alla parete posteriore enfatizza naturalmente la bassa frequenza garantendo un sistema compatto e allo stesso tempo completo.
PA Main + Sub, per eventi medi, dove è necessario ottenere delle basse frequenze più profonde e corpose, con utilizzo di DSP permettono di raggiungere il massimo dei risultati e della versatilità.
Diffusore:
Range: 70 – 18.000 Hz [±3 dB]
F6: 62 Hz
F10: 57 Hz
Sensibilità: 98 dB @ 2,83 Volt a 1 metro
Distorsione: < 1% @ 105 dB [80 Hz – 20kHz]
Max SPL: 130 dB
Impedenza: 8 Ohm
Impedenza min.: 5,2 Ohm
Potenza RMS: 500 Watt
Crossover Point: 1100 Hz
Voice Coil: Woofer 76,2 mm (3 in), Tweeter 44 mm (1.75 in)
Caricamento: Bass Reflex
Filtro crossover: Passivo
DSP EQ: Non obbligatorio ma fornito
Utilizzo: Main, Top con Sub, Stage monitor
Copertura: 90 x 70 gradi
Dimensioni: L x A x P, 36 x 61,5 x 33,5 cm
Peso: 21,5 kg
Copertura max.: ~20 metri / 150 m2

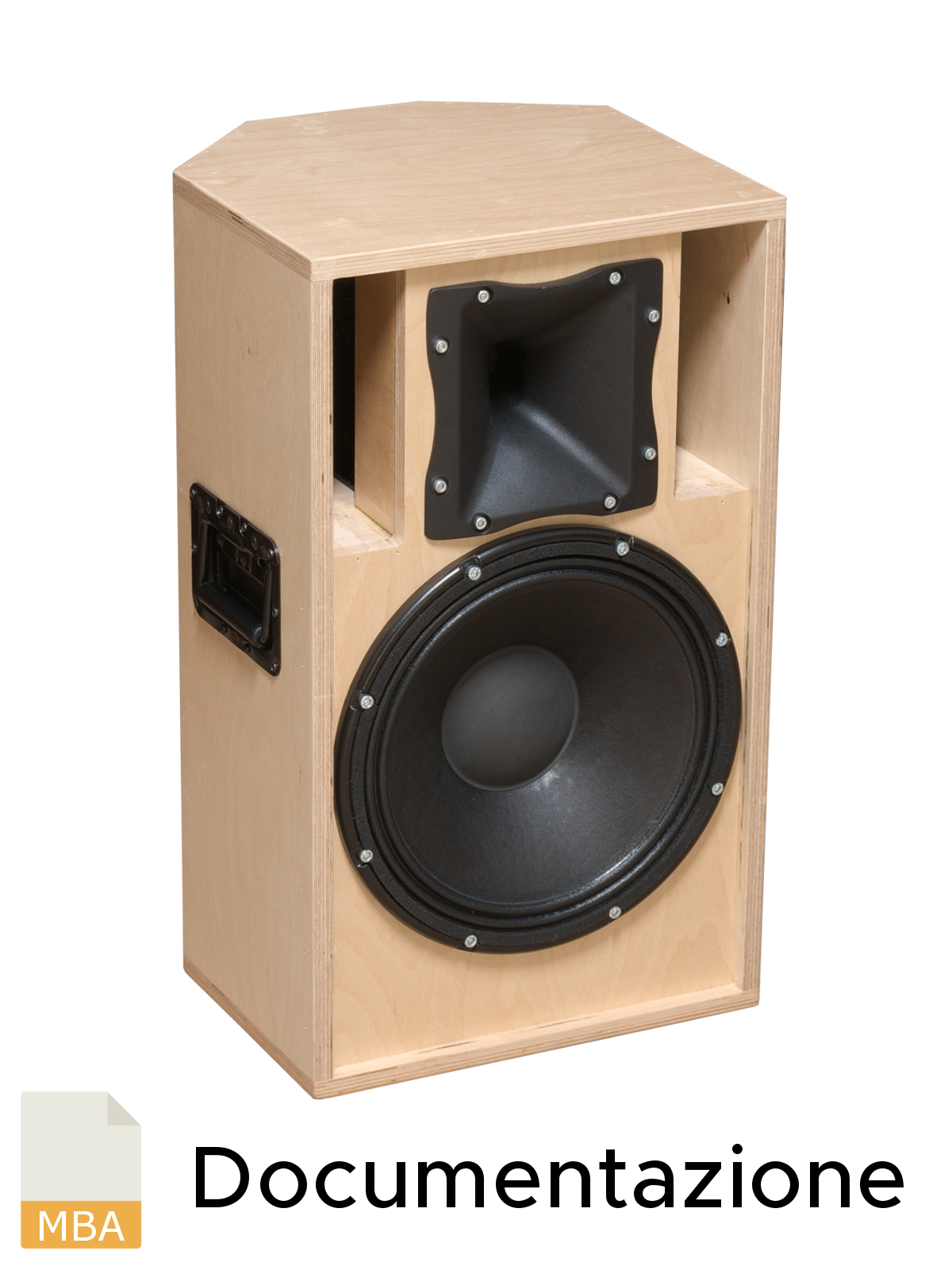

La Documentazione comprende vari file e informazioni utili per la realizzazione:
Descrizione tecnica del progetto
Misurazione SPL, impedenza, fase, linearità, dinamica, distorsione, GD, compressione
Elenco, dimensioni e lavorazioni dei pannelli
Informazioni sui componenti e dove reperirli
Filtro crossover con schema elettrico e schema semplificato
Informazioni e consigli di amplificazione
Informazioni sul trattamento acustico del cabinet
Informazioni supplementari sul progetto
